170M1419 690V/700V(10-400A)

Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:

1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V

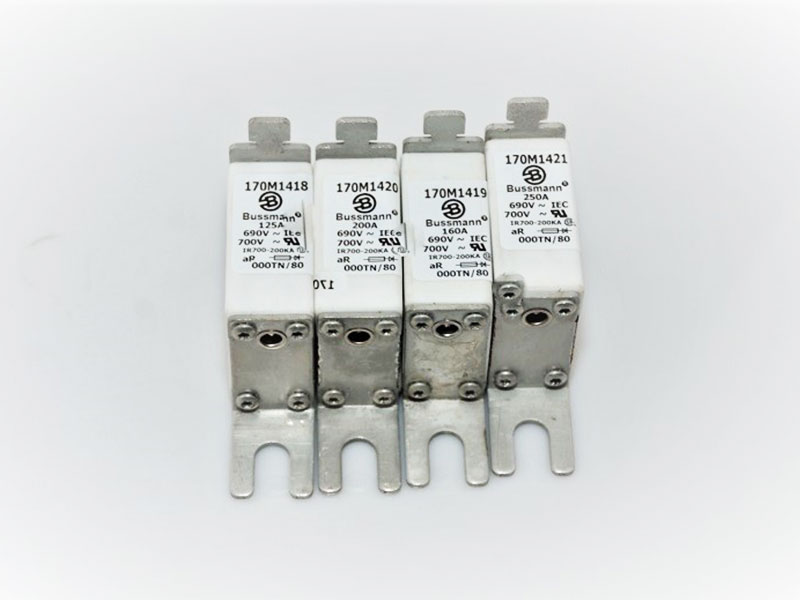

产品名称:欧标170M1419 690V/700V(10-400A)

产品参数及型号:

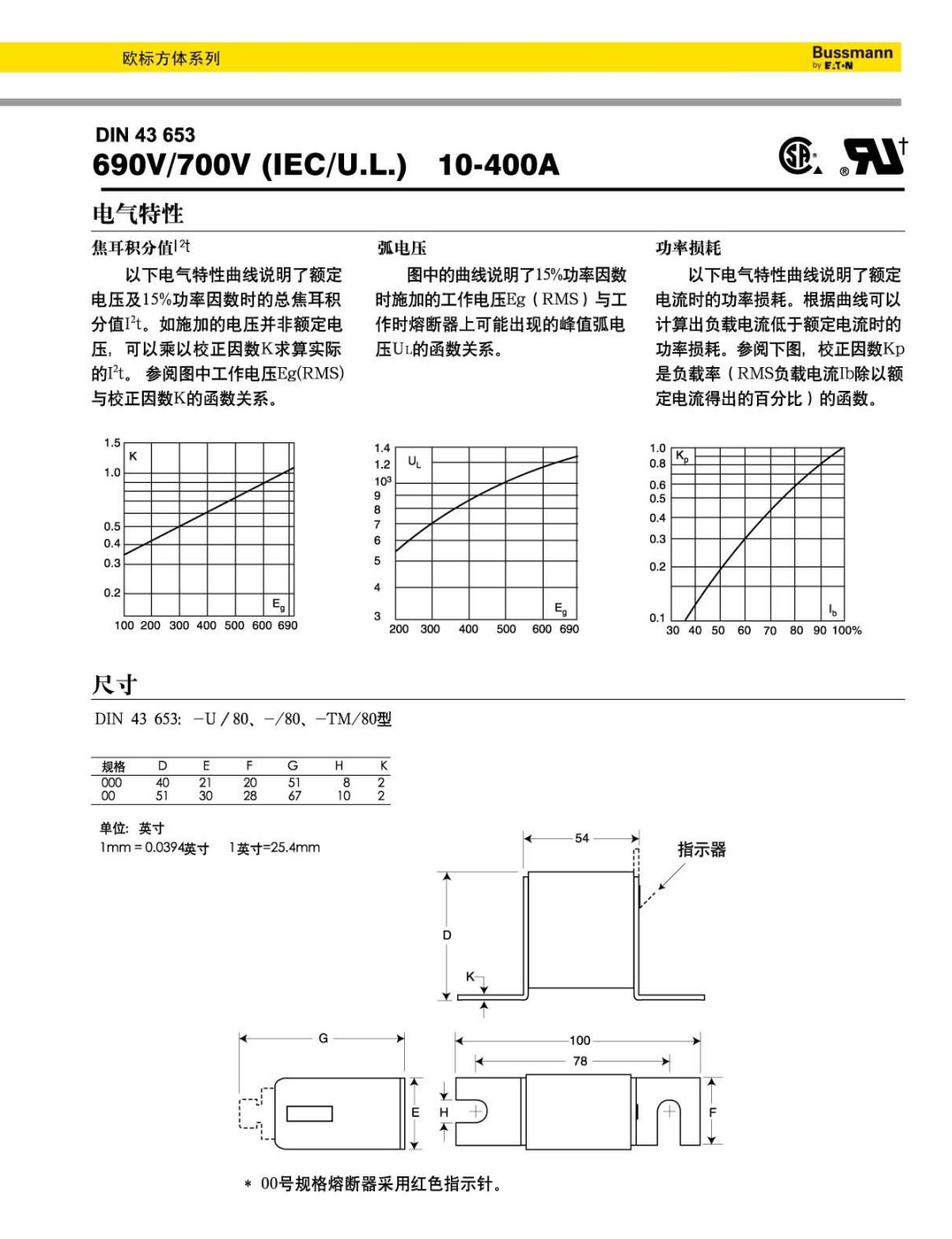

欧标方体系列DIN43653

电压:690V/700V

电流:10-400A

尺寸:000号管:21*36mm  00号管:30*47mm

分断容量:200KA  RMS对称

安装方式:母线式

000号管21*36mm,安装方式:母线式;

电压:690V 电流:10A    170M1308,170M1358,170M1408

电压:690V 电流:16A    170M1309,170M1359,170M1409

电压:690V 电流:20A    170M1310,170M1360,170M1410

电压:690V 电流:25A    170M1311,170M1361,170M1411

电压:690V 电流:32A    170M1312,170M1362,170M1412

电压:690V 电流:40A    170M1313,170M1363,170M1413

电压:690V 电流:50A    170M1314,170M1364,170M1414

电压:690V 电流:63A    170M1315,170M1365,170M1415

电压:690V 电流:80A    170M1316,170M1366,170M1416

电压:690V 电流:100A   170M1317,170M1367,170M1417

电压:690V 电流:125A   170M1318,170M1368,170M1418

电压:690V 电流:160A   170M1319,170M1369,170M1419

电压:690V 电流:200A   170M1320,170M1370,170M1420

电压:690V 电流:250A   170M1321,170M1371,170M1421

电压:690V 电流:315A   170M1322,170M1372,170M1422

00号管30*47mm,安装方式:母线式:

电压:690V 电流:25A    170M2608,170M2658

电压:690V电流:32A    170M2609,170M2659

电压:690V电流:40A    170M2610,170M2660

电压:690V电流:50A    170M2611,170M2661

电压:690V电流:63A    170M2612,170M2662

电压:690V电流:80A    170M2613,170M2663

电压:690V电流:100A   170M2614,170M2664

电压:690V电流:125A   170M2615,170M2665

电压:690V电流:160A   170M2616,170M2666

电压:690V电流:200A   170M2617,170M2667

电压:690V电流:250A   170M2618,170M2668

电压:690V电流:315A   170M2619,170M2669

电压:690V电流:350A   170M2620,170M2670

电压:690V电流:400A   170M2621,170M2671

000号规格通过UL\CSA认证。

分断容量200KA(估计300KA)RMS对称。

功率损耗为额定电流时的功率损耗值。

微型开关指示器另外单独订购。


Bussmann提供全系列方体熔断器及配件。产品设计、构造独特,有以下特点:

1.焦耳积分放通量(I2t)最小
2.运行温度低
3.功率损耗低
方体熔断器适用要求结构紧凑、性能优越、功率大的应用。其构造及设计便于按客户要求定制生产。
每种方体熔断器均配备不用的端接配件,可选择的品种包括:
DIN 43635(勾釵型) 690V 1000V 1250V
DIN 43620 (刀型) 690V 1000V
平端安装式: 690V 1000V 1250V
法式: 690V
美式: 690V 1000V 1250V

额定电压:
BUSSMANN方体熔断器均通过IEC60269:第4部分标准测试。该标准要求测试电压比额定电压高10%。在北美地区,熔断器只须通过额定电压测试。

配件:
方体熔断器配备的敞开型熔断器指示器系统分三种。可选择的品种包括视觉指示型及微型开关指示型。大部分应用熔断器座都可配备


电压

AC

DC

电流范围(A)

690

X

-

10-7500

1000

X

-

20-1400

1250

X

-

50-1400
